測蒸汽的金屬轉子流量計刻度換算與工藝條件選
摘要：用金屬轉子流量計測蒸汽流量，其刻度換算的公式推導根據及工藝提自控條件的必須。
Abstract: In application of metal variable area flow meter, the scale, sometimes, is needed to conversion. In this article, the deduction of scale conversion formulae and the process conditions were presented.
用金屬轉子流量計測液體、氣體流量是很常用的。但用金屬轉子流量計來測蒸汽流量卻很少用，實際上用金屬轉子流量計可測蒸汽流量。因為金屬轉子流量計由于是金屬外殼，故不易破碎。一般DN 15~DN 50，耐壓可達 4.0 MPa（40 kg/m2）；DN 80~DN 250，耐壓可達 1.6 MPa（16 kg/m2）。一般，就地型介質溫度可達 -80~300℃；遠傳型介質溫度可達 -40~150℃。其不銹鋼（304 SS，316 SS）浮子一般密度 7.9 t/m3，一般防護等級 IP 65，防爆有隔爆型（Exd），本安型（Exia），所以如果需要用金屬轉子流量計可測蒸汽，但應注意用玻璃轉子流量計不能測蒸汽。
2、金屬轉子流量計刻度換算：
由于金屬轉子流量計刻度換算，測量液體，用水標定，要用被測液體密度換算；測量氣體，用標準狀態下空氣標定，故一定要用被測氣體標準狀態下的密度。而由于氣體密度操作狀態與標準狀態要溫壓補償。故氣體密度補償公式較復雜。但對于測蒸汽，可采用測液體的密度補償公式。在公式中，由于浮子密度遠大于蒸汽密度，故可將測液體的密度補償公式作變化如下：

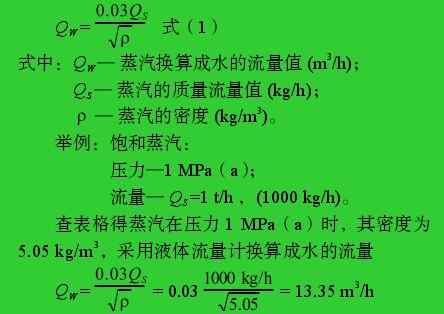

（1）選用蒸汽用金屬轉子流量計的計算公式（用測液體的金屬轉子流量計公式推導）：
3、工藝專業如何向自控專業提條件：
(1) 轉子流量計刻度換算實際是密度補償。對飽和蒸汽和過熱蒸汽要不同處理。在工程上，如果工藝專業向自控專業只提蒸汽壓力，不提溫度，則按飽和蒸汽考慮。因為飽和蒸汽的壓力和溫度有一一對應的關系。從資料可以查出其對應的密度。當然***好工藝專業要提出蒸汽的密度。對于飽和蒸汽的壓力、溫度和密度對應關系列于表 1。
(2) 如果工藝專業向自控專業提出的是過熱蒸汽，則需同時提出蒸汽的壓力、溫度、密度，因為同樣壓力下，過熱蒸汽密度比飽和蒸汽大。工藝專業必須提出過熱蒸汽的密度（如果工藝專業沒有提出密度，則自控專業一般可從過熱蒸汽的溫度、壓力及克拉普龍方程式來綜合考慮，去搞清楚密度）。
4、轉子流量計的規格書：
轉子流量計因為方便、簡單，故應用較廣，但作為一個流量儀表，要考慮很多因素，用戶可根據各種情況要求填寫中英文對照的規格書（見表 2）。

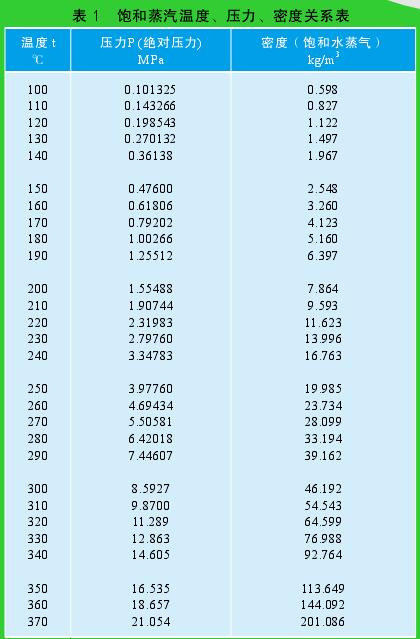

表 1 飽和蒸汽溫度、壓力、密度關系表

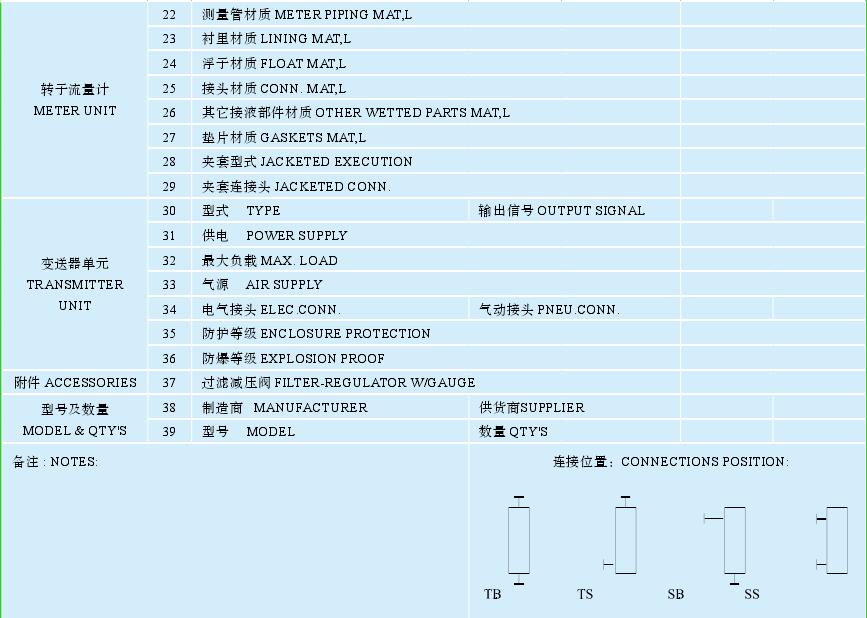

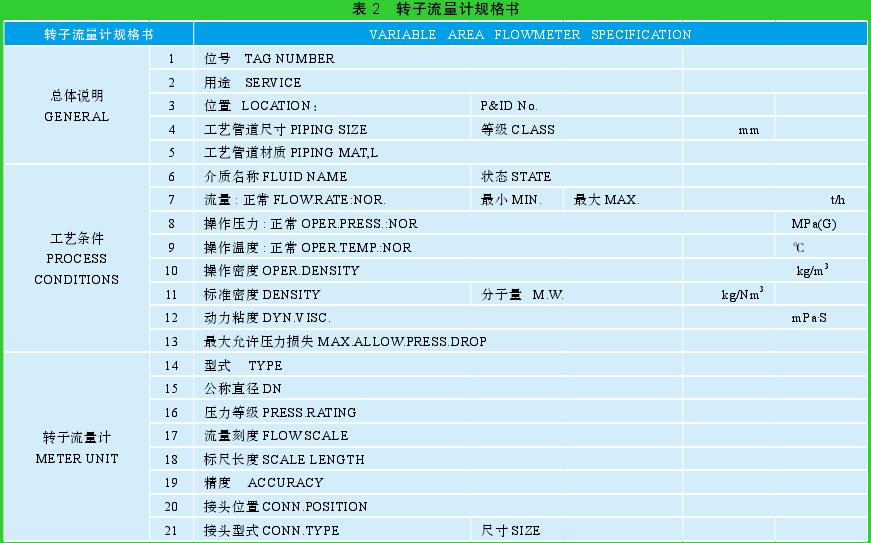

表 2 轉子流量計規格書
