旋翼式蒸汽流量計主要用來計量工業生產過程中飽和蒸汽和微過熱蒸汽(過熱度不超過20℃)流量,它能現場直接顯示蒸汽實際質量的累積量,也能實現遠傳累積顯示,在管道蒸汽壓力變動時通過簡便調整壓力裝置即可保證準確計量,其測量范圍廣、精度高、壽命長、結構簡單、工作可靠、操作方便等優點,適用于能源計量?？涩F場顯示，可輸出開光量。



旋翼式蒸汽流量計的測量原理

流量計是通過節流元件產生壓差和分流，從而使翼輪軸旋轉，由于兩部分蒸汽流量之間的比例關系基本為常量，通過對翼輪軸旋轉的計數,實現對蒸汽的計量。



1、測量范圍可達1：8量程，給用戶選型帶來方便，現在這種儀表在蒸汽的溫度（或壓力）發生變化時，能保證準確計量；



2、能準確計量管線中飽和蒸汽和過熱蒸汽的流量，精度可達1.5級（原機械指針式為2.5級）；



3、可抗拒突然流過流量上限200%的蒸汽流量，其測量準確性不受影響；



4、采用大號雙排液晶顯示，設有低功耗線路，且可顯示瞬時流量和累計流量、溫度、頻率等參數；



5、直接讀數，不用換算，在低溫環境工作，其性能不變；



6、與原指針式相比，減少可動部件，提高使用壽命；現這種結構儀表只有轉子桿是可動部件，其它齒輪等全部集成線路代替；



7、采用鋰電池供電，安全可靠，一般一節電池可使用兩年以上甚至三年。



8、與目前市場上較為普及的渦街流量傳感器相比，此儀表性能穩定，精度基本相同且價格低，即經濟又實惠，該表只是渦街價格的1/2；



9、結構嚴謹，先進，使用維護方便，各項性能均達國內同類產品的先進水平，具了解國內目前還沒有發現該種儀表，屬首創；



10.該表采用分段修正，故測量范圍寬，修正系數可設三個，分兩個流量段進行修正，所以精度比前機械指針式高。



旋翼式蒸汽流量計產品特點



旋翼式蒸汽流量計是測量蒸汽流量的專用儀表，可精確測量過熱蒸汽和飽和蒸汽的累計流量。通過液晶顯示，可直接讀出蒸汽通過此儀表的全部質量流量。



旋翼式蒸汽流量計當蒸汽進入流量計后，大部分被孔板節流，另一部分則經噴嘴進入分流管孔，形成蒸汽噴流，推動裝在轉子軸上部的葉輪，從而帶動轉子軸旋轉，由于阻尼室體注滿阻尼液，使轉子軸受到阻力，轉子以本身的轉矩和阻尼葉片的制動轉矩相平衡的轉速旋轉；通過磁鋼傳遞速度信號和測溫控頭測得的溫度信號輸入單片機進行運算，由液晶顯示出通過流量計的蒸汽的實際流量。



廣泛適用于石油、化工、輕工、冶金、紡織、食品、醫藥等各使用蒸汽單位的蒸汽流量的計量。

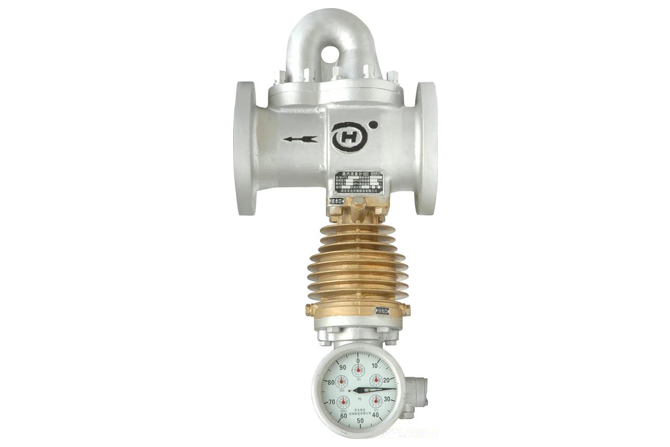

旋翼式蒸汽流量計主要由節流體,阻尼器和指示器三大部件組成,是一種差壓–分流原理儀表,被測介質蒸汽進入流量計節流體后,一部分通過主管道的節流孔板,一部分經分流管流經噴流嘴,射流到葉輪上,對葉輪形成轉矩,使葉輪帶動輪子軸旋轉,在輪子軸的下部裝有阻尼葉片,安裝在注滿阻尼液的阻尼室中,使葉輪轉動受到制約,所以它的轉速比蒸汽的噴速慢的多,因此,葉輪能有效地吸收蒸汽噴速地功能,使它地旋轉速度與蒸汽噴射造成地轉矩及阻尼力矩相對應,并形成一確定量地關系,葉輪轉速與流量成正比.



旋翼式蒸汽流量計安裝說明：



1、流量計必須安裝在一段水平直管線上，其前管段線長度不得小于公稱通徑的10DN，后段直管線長度不得小于公稱通徑的5DN。管道內徑必須與流量計的公稱通徑相同（見圖2）。切不可把流量計安裝在管線的zui低處，流量計的指示器必須垂直于管線下方。



2、蒸汽流量向必須按流量計本殼體凸出箭頭指方向，不得反向。用戶為讀數方便，需改變表盤方向時，可旋下緊固指示器的兩只M10×28螺栓，將整個指示器旋轉90°或180°，再將螺栓緊固于其它兩孔即可。但不得逆向撥動磁鋼，以免松動造成積算失誤。



3、整機在安裝之前，必須將兩側管道清洗凈，以免污物進入流量計體內造成堵塞。



4、流量計運轉之前，必須打開阻尼室體頂端的兩個注水絲堵，將阻尼室內注滿清水后緊固，否則轉子轉速過高會造成整機損壞和積算失誤。



5、一切準備工作完畢之后，緩緩開啟前后閥門，待工作正常后，在將閥門開到需要的開度。嚴禁開啟太快，以免轉子受到突然沖擊后受損。



6、流量計在環境溫度低于零度停止工作時，為防止阻尼室內水結冰，必須將阻尼室內水從排水口放出。若在嚴寒條件下工作時為防止阻尼水凍結，可在阻尼室體外包上足夠的保溫層，或在阻尼室內注滿防凍液（含甘醇50%的水溶液）。
