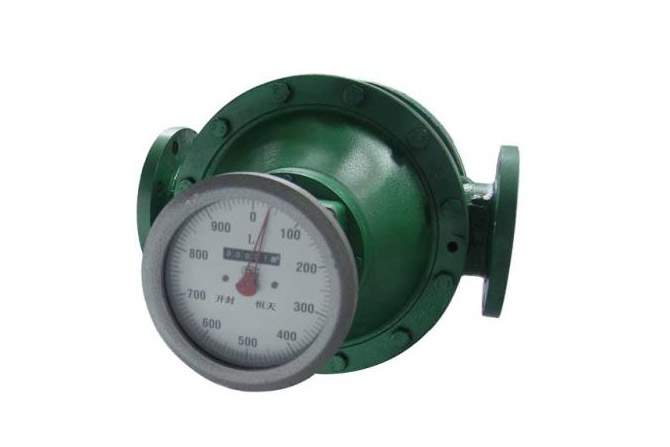

橢圓齒輪流量計適用于測各種粘稠性液體，重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，那么橢圓齒輪流量計優缺點有哪些？





橢圓齒輪流量計優點



1、橢圓齒輪流量計是直讀式儀表，無需外部能源，可直接獲得累計總量，清晰明了，操作簡便。



2、受測量介質的黏度等物理性質、流動狀態的影響小，特別適用于漿狀、高黏度液體計量，對低黏度流體也適用，還可測量其他流量計不易測量的脈動流量，適用面廣，范圍度寬。



3、流量測量與流體的流動狀態無關。即橢圓齒輪流量計在旋轉流和管道阻流件流速場畸變時對計量精確度沒有影響，沒有前置直管段要求。這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。



4、范圍度寬。一般為10：1到5：1，特殊的可達30：1或更大。



5、橢圓齒輪流量計計量精度高，基本誤差一般為±0.5％R，特殊的可達±0.2％R或更高。通常在昂貴介質或需要精確計量的場合使用。



6、安裝要求不高，流動狀態變化對測量精確度影響小，故對流量計前后的直管段無嚴格要求。



橢圓齒輪流量計缺點



1、橢圓齒輪流量計一般不適用于高低溫場合。由于高溫下零件熱膨脹、變形，低溫下材質變脆等問題，目前可使用溫度范圍大致在-30~+160℃，壓力最高為10MPa。



2、被測介質種類、介質工況（溫度、壓力）、口徑局限性較大，適應范圍窄。



3、橢圓齒輪流量計安全性差，如檢測活動件卡死，流體就無法通過，斷流管系就不能應用。但有些結構設計在殼體內置一旁路，當檢測活動元件卡死，流體可從旁路通過。



4、只適用潔凈單相流體，含有顆粒、臟污物時上游需裝過濾器，既增加壓損，又增加維護工作；如測量含有氣體的液體必須裝設氣體分離器。如果被測液體介質中夾雜有氣體時，也會引起測量誤。



5、橢圓齒輪流量計結構復雜，體積大，笨重，尤其較大口徑橢圓齒輪流量計體積龐大，故一般只適用于中小口徑。



6、橢圓齒輪流量計在測量過程中會給流動帶來脈動，較大口徑儀表還會產生噪聲，甚至是管道產生振動。



7、橢圓齒輪流量計安全性差，如檢測活動件卡死，流體就無法通過，斷流管系就不能應用。



8、橢圓齒輪流量計結構復雜，體積大，笨重，尤其大口徑容積式流量計體積龐大，故一般只適用于中小口徑。與其他幾類通用流量計（如差壓式、浮子式、電磁式）相比，容積式流量計的被測介質種類、介質工況（溫度、壓力）、口徑局限性較大。



橢圓齒輪流量計的特點



流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘度越大，泄漏誤差越小，對測量越有利。



橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體（固體顆粒會將齒輪卡死，以致無法測量流量）。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。



橢圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。



橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。



橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。



按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過



小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一個允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。



其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。



長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許最好定期進行標定。
