熱電偶工作原理

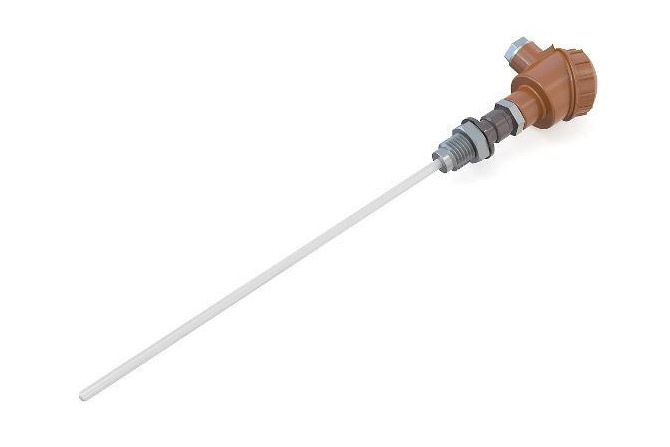

熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號, 再通過電氣儀表（二次儀表）轉換成被測介質的溫度，下面給大家介紹熱電偶工作原理。
熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。
兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系, 制成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。
在熱電偶回路中接入第三種金屬材料時, 只要該材料兩個接點的溫度相同, 熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此, 在熱電偶測溫時, 可接入測量?jī)x表, 測得熱電動勢后, 即可知道被測介質的溫度。
熱電偶將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖所示。
當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶兩端溫度函數的差，而不是熱電偶兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。
熱電偶有哪些優點
熱電偶是一種測溫的元器件，它的原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢。那么大家知道熱電偶有哪些優點嗎？今天小編就與大家分享下熱電偶的優點。
熱電偶優點一：測量精度高。熱電偶的工作模式是可以直接與被測量的物質接觸，所以可以更加直接的感觸到熱電偶的溫度，所以測量溫度更加精準。
熱電偶優點二：可測量的溫度范圍比較大。熱電偶有不同種類，有些熱電偶耐高溫，可以測量甚至超過2800℃的溫度，有些熱電偶因?yàn)槠涮厥獠馁|(zhì)耐低溫也很強大，可以測量-269℃的溫度，這樣可以應用在很多領域，幫助我們測量到不同情況下的溫度。
熱電偶優點三：熱電偶操作簡單，容易上手，效率高。熱電偶的結構比較簡單，由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，安全可靠。
熱電偶優點四：熱電偶比較穩定，因?yàn)槠洳牧鲜怯帽容^貴的金屬材質制成，因此其穩定性也比較好，可以幫助我們更好的測量穩定的溫度。
熱電偶有那么多優點，所以它被人們所喜愛，不過我們?cè)谶x擇熱電偶的時候要綜合考慮哦，這樣才能幫助我們更好的使用和提高我們的工作效率，更多有關于熱電偶的新鮮資訊，我們會定期更新。
熱電偶測溫范圍及優缺點比較
S型熱電偶：鉑銠10-鉑熱電偶，溫度范圍0～1600℃，舊分度號LB-3。優點：耐熱性、安定性、再現性良好及較優越的精確度；耐氧化、耐腐濁性良好；可以做為標準使用。缺點：熱電動勢值小；在還元性氣體環境較脆弱(特別是氫、金屬蒸氣)；補償導線誤差大；價格高昂。
R型熱電偶：鉑銠13-鉑熱電偶，溫度范圍0～1600℃。優點：耐熱性、安定性、再現性良好及較優越的精確度；耐氧化、耐腐濁性良好；可以做為標準使用。缺點：熱電動勢值??；在還元性氣體環境較脆弱(特別是氫、金屬蒸氣)；補償導線誤差大；價格高昂。
B型熱電偶：鉑銠30-鉑銠6熱電偶，溫度范圍600～1800℃，舊分度號LL-2，自由端在0～50℃內可以不用補償導線。優點：適用1000℃以上至1800℃；在常溫環境下熱電動勢非常小，不需補償導線；耐氧化、耐腐濁性良好；耐熱性與機械強度較R型優良。缺點：在中低溫域之熱電動勢極小，600℃以下測定溫度不準確；熱電動勢值??；熱電動勢之直線性不佳；價格高昂。
K型熱電偶：鎳鉻-鎳硅熱電偶、鎳鉻-鎳鋁熱電偶，溫度范圍-200～1300℃。優點：熱電動勢之直線性良好；1000℃以下耐氧化性良好；在金屬熱電偶中安定性屬良好。缺點：不適用于還元性氣體環境，特別是一氧化碳、二氧化硫、硫化氫等氣體；熱電動勢與貴金屬熱電偶相比較經時變化較大；受短范圍排序之影響會產生誤差。
N型熱電偶：鎳鉻硅–鎳硅熱電偶，溫度范圍-270～1300℃。優點：熱電動勢之直線性良好；1200℃以下耐氧化性良好；為K型之改良型，克服了K?型熱電偶在300～500℃之間由于鎳鉻合金的晶格短程有序而引起的熱電動勢不穩定和在800℃左右鎳鉻合金發生擇優氧化而造成的熱電動勢不穩定的不足。受Green?Rot(高溫腐蝕性)之影響較小，耐熱溫度較K型高。缺點：不適用于還元性氣體環境；熱電動勢與貴金屬熱電偶相比較經時變化較大。
E型熱電偶：鎳鉻硅-康銅熱電偶，溫度范圍-270～1000℃。優點：現有熱電偶中感度最佳者；與J熱電偶相比耐熱性良好；兩腳不具磁性；適于氧化性氣體環境；價格低廉。缺點：不適用于還元性氣體環境；稍具履歷現象。
J型熱電偶：鐵–康銅熱電偶，溫度范圍-210～1200℃。優點：可使用于還元性氣體環境；熱電動勢較K熱電偶大20%；價格較便宜，適用于中溫區域。缺點：(＋)腳易生銹；再現性不佳。
T型熱電偶：銅-康銅熱電偶，溫度范圍-270～400℃。優點：熱電動勢之直線性良好；低溫之特性良好；再現性良好、高精度；可使用于還元性氣體環境。缺點：使用溫度限度低；(＋)腳之銅易氧化；熱傳導誤差大。
