我廠自投產以來，一直采用鋼法蘭平板水位表觀測汽包的水位。該水位表存在易漏、易堵、壽命低及清晰度差等問題，給使用和維修帶來很多不便。為此，我廠工程技術人員經調查研究后決定用磁浮翻板式液位計替代鋼法蘭平板水位表，取得了較好的效果。

  1、磁浮翻板式液位計的工作原理：

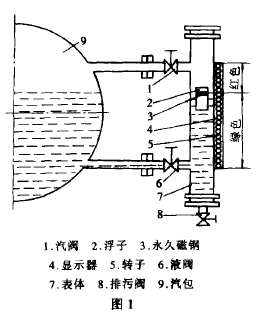

  磁浮翻板式液位計(遼寧鐵嶺光學儀器儀表廠制造)的結構示意見圖1。表體7內裝有浮子2，浮子內裝有磁鋼3，表體7外部的顯示器4內裝有轉子5，每個轉子的半周為紅色，另半周為綠色。當汽包內無液體時，可用一小塊磁鋼將轉子全部翻轉成紅色，汽包內充人液體后，打開汽閥1和液閥6，浮子2即隨液位上升，從而帶動磁鋼下方的轉子旋轉半周(浮子內磁鋼的磁場力只能使轉子旋轉半周)，即由紅色翻轉成綠色;當液位下降時，浮子隨之下降，并使磁鋼上方的綠色轉子翻轉為紅色。顯示器內紅綠分界線就是汽包內液體的實際液位。另外，每隔9個轉子即高度100mm裝有一個黃色轉子，以便計算液位高度。

  2、應用范圍及效果：
    磁浮翻板式液位計適用于各種液體儲藏分離罐，加熱器嗎、水箱及鍋爐等容器，***高工資壓力32mp，力可達32MPa，工作溫度可達350°C。由于其表體由不銹鋼制造，因此具有較好的防腐性能。磁浮翻板式液位計具有使用壽命長、維護檢修少、易于觀測等優點，經濟效益顯著。
