雙金屬溫度計
- 工作原理
- 產品特點
- 技術參數
雙金屬溫度計感溫元件采用多圈直螺旋形雙金屬片。一端固定，另一端(自由端)連接在芯軸上，軸向型溫度計指針直接裝在芯軸上。徑向型結構指示針通過轉角彈簧與芯軸連接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示被測介質溫度的變化值。
電接點溫度計，指針上裝有動接點，固定接點裝在設業指針上指針觸頭隨溫度變化旋轉，當溫度達到或超過設定值時，接點閉合發出信號，以達自動控制和報警的目的。
按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種
1、軸向型雙金屬溫度計：指針盤與保護管垂直連接。

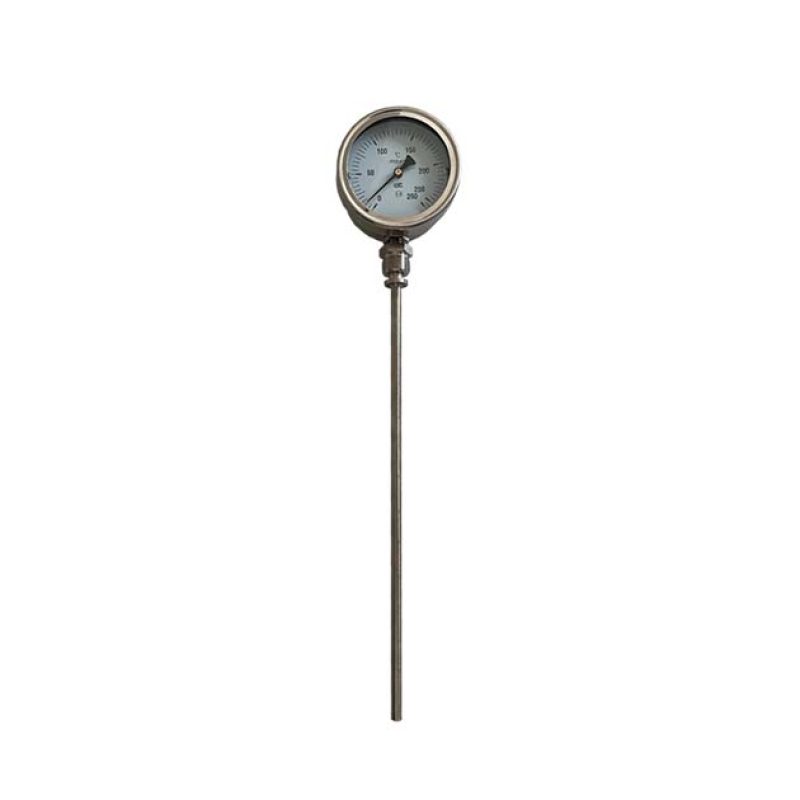

2、徑向型雙金屬溫度計：指針盤與保護管平行連接。
3、135°向型雙金屬溫度計：指針盤與保護管成135°連接。
4、萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。
雙金屬溫度計的大優點是抗震性能好，堅固，但其精度較低，只能用于工業中，精度等級為1~2.5級。
雙金屬溫度計適用于中、低溫現場檢測，可直接測量氣體、蒸汽和液體溫度，示值清楚，機械強度較好。
1、溫度計為軸向型、徑向型、135°三種型式。
2、溫度計的精度等級為1級、1.5級。
3、溫度計的測量范圍見表一。
4、溫度計的時間常數不超過40S。
5、保護管的材料為1Cr18Ni9Ti不銹鋼和鉬二鈦，其所能承受的分稱壓力為6.4MaP.
6、溫度計分普通型、戶外型、防腐型三種型式。
7、溫度計的接點為上、下限，單限，雙上限(全部常開)。
8、接點額定功率:10VA(無感負載)。高工作電壓:220V。大工作電流：1A。
9、指示表頭使用環境溫度-40~85°C。
10、指示表頭使用環境濕度5~100%。
11、WSS系列雙金屬溫度計屬于耐震機械儀表。
12、測量溫度時應將保護管下面100mm長全部浸入被測量介質，以保持溫度準確性。
13、執行標準:JB/T8803-1998。
