一種水浮子流量計檢定裝置

文章介紹了一種水浮子流量計檢定裝置，該裝置以高精度的電磁流量計作為標準表，采用一大一小兩臺變頻水泵作為穩流源，采用計算機和實現對現場儀表閥門等設備進行采集和控制

檢定過程中流量點和檢定次數的選擇非常靈活，方便檢定工作的開展。

水浮子流量計的檢定方法主要有靜態容積法和標準表法[1]。流量計生產企業大多使用標準表法,采用的標準表和被檢流量計一般為同類型、同規格,這種檢定方法的檢測效率較高,但精度低,且需要配備多組標準流量計,需要根據被檢流量計的類型不停地更換標準流量計。靜態容積法檢定精度高,但檢定效率低。本文介紹的檢定裝置(以下簡稱裝置)可以在保證裝置精度的前提下提高檢測效率。

1裝置的構成

水浮子流量計檢定裝置的檢定管線為DN25(DN15、DN20)、DN50(DN40、DN32)、DN100(DN80、DN65)3組,標準器采用5臺高精度電磁流量計,由計算機統一控制,根據檢定需要進行合理安排和布置,使檢定過程自動化、程序化。裝置結構如圖1所示。

圖1裝置結構示意圖裝置主要由供水、被檢表、標準表和控制柜構成。

(1)供水:由2臺變頻離心水泵構成,功率分別為15 k W和4 k W,可根據被檢流量計的流量大小自由選擇,***大流量可達120 m3/h,水泵的啟動控制由各自的變頻器控制,安全可靠。

（2）被檢表:采用可變換管段方式,在有限的3個臺位上,覆蓋了從DN15~DN100的所有管徑，有效提高了檢定流量計范圍。并且在裝置后端預留兩個軟管連接口，用于檢定軟管式連接的浮子流量計及其他類型的液體流量計。

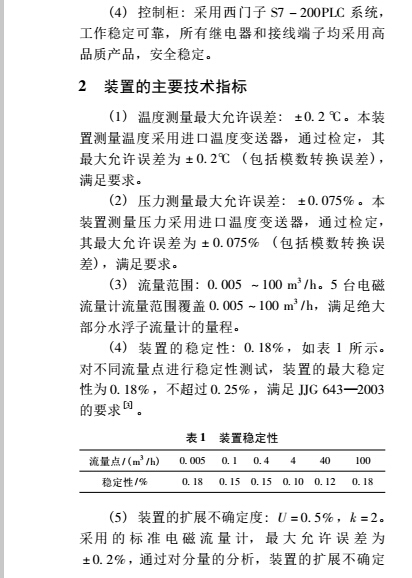

(3)標準表:采用5臺高精度的電磁流量計并聯使用，口徑分別為DN2、DN5、DN15、DN50和DN80.
