雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。

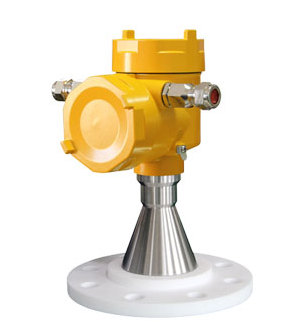

   雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式、桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器，并將距離信號轉化成物位信號。 雷達物位計 應 用：液體、粉料、固體顆粒 測量范圍：30米 過程連接：螺紋、法蘭 過程溫度：-40-250° 過程壓力：-1.0-20bar 精 度：<0.1% 頻率范圍：100MHZ－－1.8GHZ 防護等級：ExiaⅡC T6/IP67 信號輸出:4-20mA/HART（兩線） 導波雷達物位計 應 用：液體、粉料、固體顆粒 測量范圍：6米 過程連接：螺紋、法蘭 過程溫度：-40-250° 過程壓力：-1.0-20bar 精 度：<0.1% 頻率范圍：100MHZ－－1.8GHZ 防護等級：ExiaⅡC T6/IP67 信號輸出:4-20mA/HART（兩線） DEC-LEDC3導波雷達物位計 應 用：液體、粉料、固體顆粒 測量范圍：6米 過程連接：螺紋、法蘭 過程溫度：-40-250° 過程壓力：-1.0-20bar 精 度：<0.1% 1.8ghz="" c="" ip67="">1.8的介質，測量范圍可達35m； 3、供電和輸出信號通過一根兩芯線纜（回路電路）,采用4…20mA輸出或數字型信號輸出； 4、非接觸式測量安裝方便采用極其穩定的材料牢固耐用，可靠分辨率可達1mm； 5、不受噪音、蒸汽、粉塵、真空等工況影響； 6、不受介質密度和溫度的變化，過程壓力可達40bar,介質溫度可達300℃； 7、安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝； 8、調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷。

批發價格：

　　即使工況比較復雜的情況下，存在虛假回波，用***新的微處理技術和調試軟件也可以準確的分析出物位的回波。

　　輸入

　　天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

　　D=C×T/2

　　其中C為光速

　　因空罐的距離E已知，則物位L為：

　　L=E-D

　　輸出

　　通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

　　應用介質：

　　 SKD系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

　　 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

　　安裝說明

　　 距離（1）墻至安裝短管的外壁：

　　 離罐壁為罐直徑1/6處，***小距離為200mm。

　　 不能安裝在入料口的上方（4）。

　　 不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。

　　 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。

　　注意事項

　　 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。

　　 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。

　　 理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。

　　 對于過溢保護，可定義一段安全距離附加在盲區上。

　　 ***小測量范圍與天線有關。

　　 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
