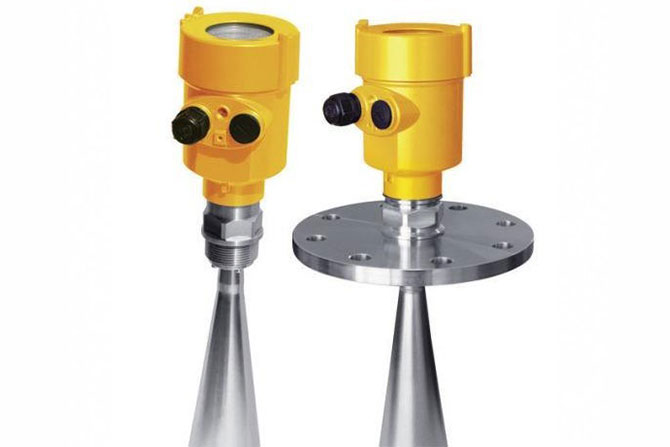

什么是雷達物位計？雷達物位計是一種微波物位計，它是微波（雷達）定位技術的一種運用。





它是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波在波導管中傳輸，能量波遇到障礙物反射，反射的能量波由波導管傳輸至接收裝置，再由接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，最終轉化成與物位相關的電信號。用于儲罐液體、漿料或過程容器中液體和漿料的液位和體積監測。



雷達物位計由處理器和天線構成，處理器包含MPU、微波處理模塊、信號調理、HART調制解調模塊、MINILCD顯示/調試模塊。



雷達物位計的原理



天線發出信號并接收來自物料表面反射的信號，處理器通過智能軟件識別正確的回波信號，并采用等效采樣方法準確的得出信號發射與接收的時間差。雷達信號從發射到接收的時間周期是同距離也就是物位成比例的。計算精度可達到毫米級。



雷達物位計是通過天線系統以及擁有一個信號持續 1ns， 信號周期 278ns 的信號包發射。它也符合一個 3.6MHz 的信號包頻率。在信號周期中，天線系統以一個接收器形式運行，信號運行周期少于十億分之一秒必須被處理，并且回波圖像在一秒的時間內處理得出。



距離物料表面的距離 D與雷達信號的時間行程 T成正比：



D = C×T / 2



其中 C 為光速，因空罐的距離 E 已知，則物位 L 為：



L = E – D



通過輸入空罐高度  E（零量程），滿罐高度 F（滿量程）及其它一些應用參數設定，應用參數將自動使儀表適應測量環境，對應于 4－20mA 輸出。

雷達物位計的種類


雷達物位計已成為物位測量儀表市場上的主流產品，主要分為雷達物位計和導波雷達物位計。



1.雷達物位計



雷達物位計發射功率很低的極短的微波通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使存在虛假反射的時候，最新的微處理技術和軟件也可以準確地分析出物位回波。通過輸入容器尺寸，可以將上空距離值轉換成與物位成正比的信號。儀表可以空倉調試。在固體測量中的應用可以使用K-頻段的高頻傳感器。由于信號的聚焦效果非常好，料倉內的安裝物或倉壁的粘附物都不會影響測量。



2.導波雷達物位計



導波雷達物位計的微波脈沖沿著一根纜、棒或包含一根棒的同軸套管運行，接觸到被測介質后，微波脈沖被反射回來，并被電子部件接收，并分析計算其運行時間。微處理器識別物位回波，分析計算后將它轉換成物位信號給出。由于測量原理簡單，可以不帶料調整，從而節省了大量調試費用。測量纜或棒可以截短，使之更加適應現場的應用。對于蒸汽不敏感，即使在煙霧、噪音、蒸汽很強烈的情況下，測量精度也不受到影響。不受介質特性變化的影響，被測介質的密度變化或介電常數的變化不會影響測量精度。粘附：沒有問題，在測量探頭或容器壁上粘附介質不會影響測量結果。容器內安裝物如果采用同軸套管式的測量完全不受容器內安裝物的影響，不需要特殊調試。



可以提供不同形式的探頭用于不同應用：



1.纜式，用于測量液體介質或重量大的固體介質，量程可達60米；



2.棒式，用于測量液體介質或重量輕的固體介質，量程可達6米；



3.同軸套管，用于測量低黏度的介質，不受過程條件的影響，量程可達6米。



雷達物位計的應用場合都有哪些



石化行業：如（采油廠）的原油、污油、污泥、污水（油田）的沉降罐、污水罐、鉆探泥漿罐（液化氣站）的液化天然氣、冷凝水（儲油庫、生物柴油廠）的汽油、柴油、焦油、地溝油（復合肥廠）的尿素熔融液、氨水（化工廠）的各種化工產品、高溫高壓、高腐蝕性鹽酸、有毒產品液氯、結晶產品苯酐、公司對此都有成套的解決方案。



電力行業：如（電廠）的粉煤灰料倉、脫硫、潤滑油、泥漿、原煤倉、燃料倉、儲水池、廢氣凈化罐、灰?guī)?、油箱?/div>
