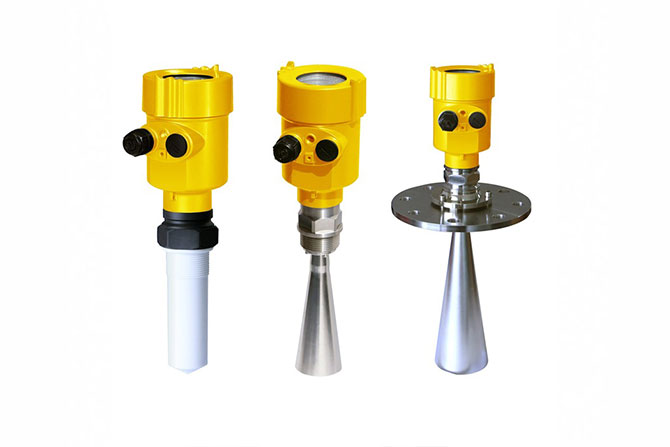

雷達物位計是先進的測量儀表，適用于固體料、過程容器或強粉塵易結晶、結露場合。具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。可以適應高溫、高壓、蒸汽等惡劣的生產環境。由于雷達物位計在工業生產過程中有著很重要的作用，進行調試過后才能使用。下面我們就給大家講講雷達物位計的調試方法：





首先，可以通過GDPF軟件來測量，雷達物位計上的傳感器都能用軟件來測試。在用軟件測試?yán)走_物位計的時候，要在其適配器之前安裝一個電阻，不過如果是一體式的電阻，就不用再加外部電阻了。



其次，也可以通過顯示調整模塊GPM來調試?yán)走_物位計，即一種智能調節雷達物位計的軟件，用這種軟甲來調試?yán)走_物位計是非常方便的，而且調試的精度很準確。



還可以應用HAPRT手持編程器來進行調試?yán)走_物位計，這種編程器的調試效果也不錯?，F(xiàn)場編程模塊擁有6個按鍵和一個液晶顯示屏，這些按鍵是可以調整菜單的，它的功能強大，相當于是一個分析處理儀表。



如何安裝雷達物位計



雷達物位計身兼眾多優點，溫度、壓力適應性強是最顯著的特點，而且在測量時不會因為被測物體的揮發性受到影響，它的波束能量很低，在工業頻率波段內完全可以正常工作，絲毫不會多人體和環境造成任何傷害。雷達物位計的精確度以及精密度非常的高，要經過專業的安裝，正確的使用，才能得到精準良好的測量效果。所以在安裝和使用的時候一定要根據北京慧博新銳科技有限公司專業的工程師進行詳細講解，需要注意以下一些問題。



1. 不要把設備安裝在進料口、進料簾、漩渦等位置，被測物體在注入的時候會產生部分幅度造成虛假回波，導致數據不精確。漩渦則會引起不規則液位，影響微波信號產生散射，造成信號衰弱，導致數據不正確，所以要注意。



2. 安裝的容器內配有攪拌器，攪拌時會產生不規則漩渦，造成信號衰減，而且攪拌器上的葉片也會反射微波信號，造成虛假數據。尤其是在被測量的物體，物體相對介電常數較小并且達到低液位的時候，攪拌器對設備探測的數據造成的影響十分嚴重。所以雷達物位計的安裝要避開攪拌器附近。



3. 面對具有腐蝕性和已結晶的物體液體時，為了防止雷達物位計的傳感器受到影響，一般都會采用配備聚四氟乙烯防護膜和分體法蘭式結構的儀器型號。但是零件的耐高溫程度不是太高，聚四氟乙烯只能達到200℃。所以為了避免因零件原因?qū)y量數據產生影響，安裝是要求法蘭端面和最高液位之間要保持一定的安全距離。



4. 如果安裝的容器是一個凹形或者錐形，那么調試的時候一定要注意雷達波束要達到容器最低點的位置，如果被測物體的液位低于雷達波束記錄的最低點，那么將無法測量，所以安裝是要盡量的對最低點位置進行調整，確保測量數據的正確性。



雷達物位計安裝注意事項



雷達物位計能否準確丈量，依靠于反射波的信號。假如在所選擇安裝的位置，液面不能將電磁波反射回雷達天線或在信號波的范圍內有干擾物反射干擾波給雷達物位計，雷達物位計都不能準確反映實際液位。因此，公道選擇安裝位置對雷達物位計十分重要，在安裝時應留意以下幾點：



(1)雷達物位計天線的軸線應與液位的反射表面垂直。



(2)槽內的攪拌閥、槽壁的黏附物和蹊徑等物體，假如在雷達物位計的信號范圍內，會產生干擾的反射波，影響液位丈量。在安裝時要選擇合適的安裝位置，以避免這些因素的干擾。



(3)喇叭型的雷達物位計的喇叭口要超過安裝孔的內表面一定的間隔(>10mm)。棒式液位計的天線要伸出安裝孔，安裝孔的長度不能超過100mm。對于圓型或橢圓型的容器，應裝在離中央為1/2R(R為容器半徑)間隔的位置，不可裝在圓型或橢圓型的容器頂?shù)闹醒胩?，否則雷達波在容器壁的多重反射后，匯集于容器頂?shù)闹醒胩帲纬珊軓姷母蓴_波，會影響正確丈量。



(4)對液位波動較大的容器的液位丈量，可采用附帶旁通管的液位計，以減少液位波動的影響。



安裝完畢以后，可以用裝有MAT軟件的 PC機觀察反射波曲線圖，來判定液位計安裝是否恰當，如不恰當，則進一步調整安裝位置，直到滿足為止。
