超聲波熱量表/水表
適用介質: 水
不適用介質: 氣體

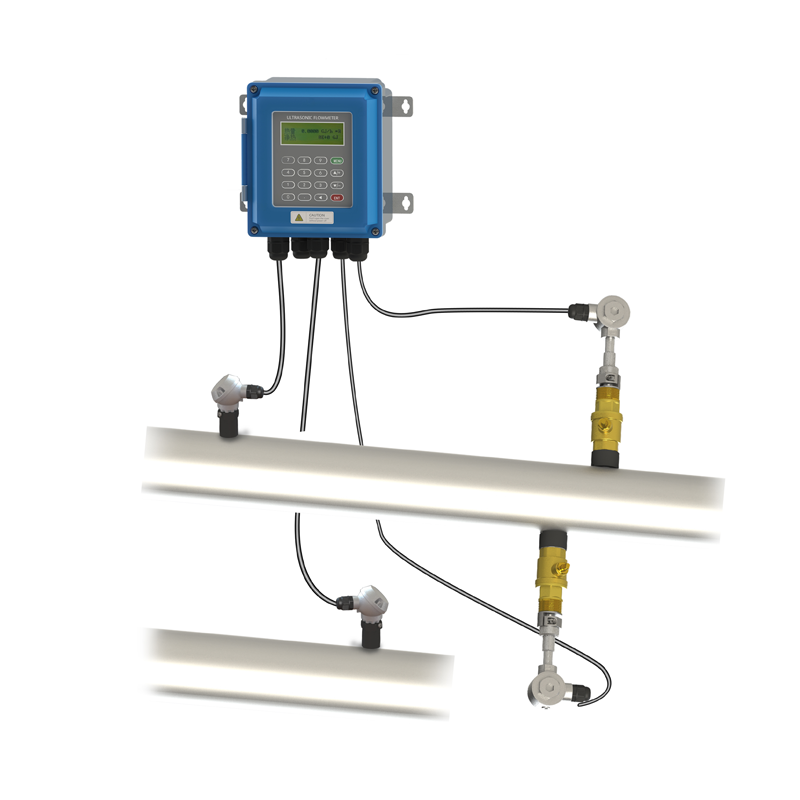

產品簡介: 超聲波冷熱量表為智能型熱量計量裝置，實現對冷、熱量的計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定等特點。符合CJ128-2007標準及JJG225-2001標準檢定規程。應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。超聲波水表是基于傳播速度差法超聲測量而研制的，通過傳感器向流體發射超聲信號，在其受到流體流動影響之后再接收此超聲信號并將檢測結果用于流量測量的計量器具。該儀表集測量、積算、顯示于一體，采用微功耗技術，可實現小流量0.006m'/h的準確測量，同時儀表具有體積小、穩定性好、抗干擾能力強等特點。超聲測流技術，可實現多角度安裝，儀表測量不受影響，管道壓力損失降到低。
- 工作原理
- 產品特點
- 技術參數
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所雲的時間完全相同(可實際測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
其中：
0為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup -Tdown
1、高精度測量，線性度優于0.5%，重復性精度優于0.2%，測量精度優于士1%
2、探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
3、測量范圍大，選用不同型號的傳感器，可以實現口徑DN15-DN6000mm管道流量的測量。
4、支持中文或英文菜單。不同版本的流量計，可支持中文或英文菜單，方便快捷。
5、可靠性強，采用低電壓，多脈沖發射電路測量精度，使用壽命以及可靠性大幅提高。
6、抗干擾能力強，采用雙平衡信號差分發射，接受電路，有效抵御變頻器，電視塔，高壓線等強干擾源。
7、強大的記憶能力，自動記憶前64日，前64月，前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流
量計的工作狀態是否正常。
8、內置遠程通信模塊，可制各種通信協議。(METER-BUS協議，MODBUS協議，富士拓展協議，簡易水表協議)
9、RS232/RS485輸出，4-20MA脈沖輸出。

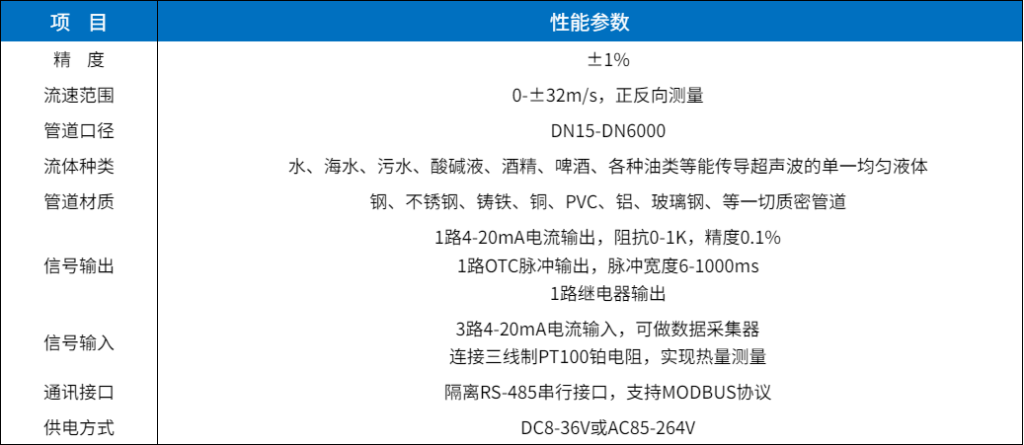

1、基礎參數

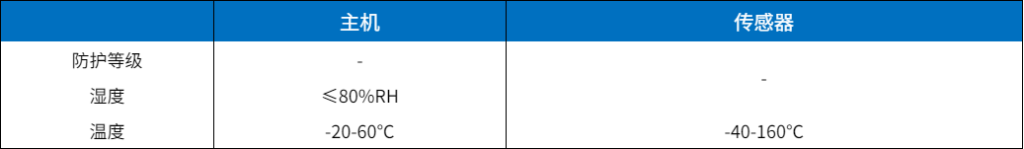

2、工作環境

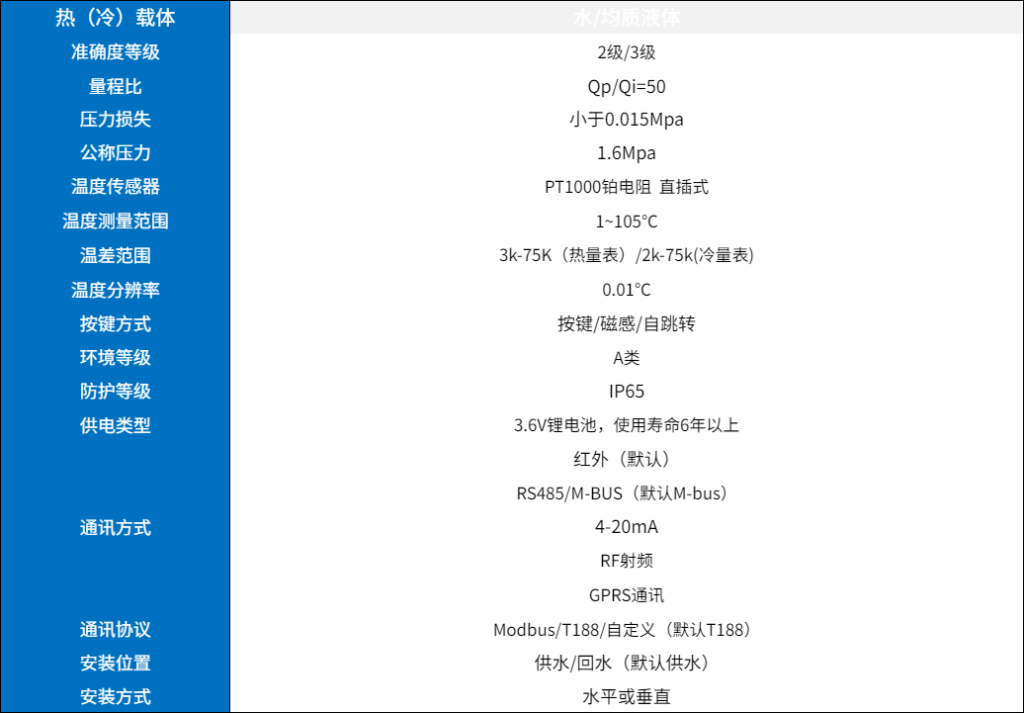

3、戶用超聲波熱量表

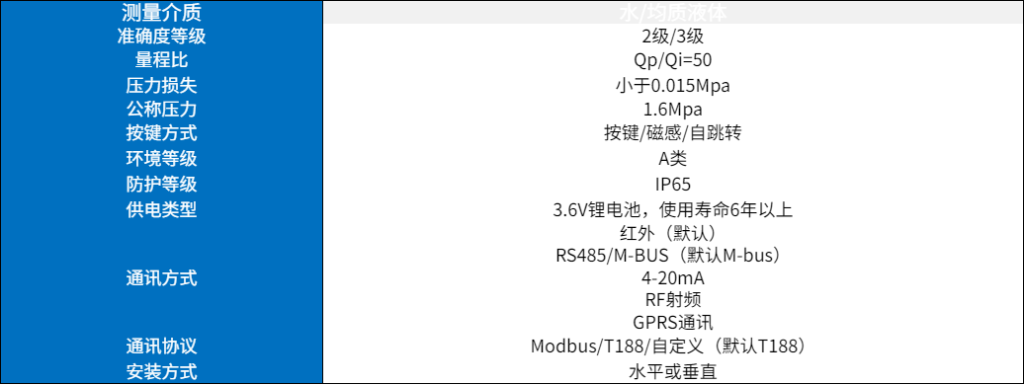

4、戶用超聲波水表
