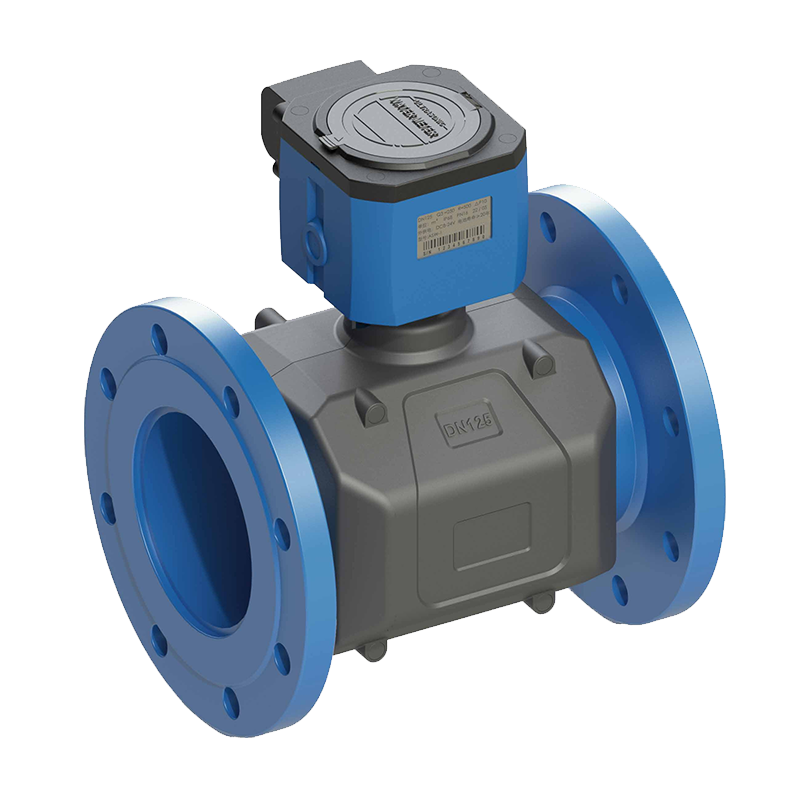

工業超聲波水表
- 工作原理
- 技術參數
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所雲的時間完全相同(可實際測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
其中：
0為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup -Tdown
執行標準：IS04064-2014、GBT778-2018
測量流體：水、污水、海水(其他液體需定制)，并且充滿管道
流體溫度：0.1-30°C
工作環境：溫度: -30-45°℃;濕度100%(RH)
承受壓力：1.6MPa，可選2.5MPa。
壓力損失：DN15-DN40AP40:>DN50AP10
上游流場敏感度等級：U3
下游流場敏感度等級：DO
氣候和機械環境安全等級：C級
電磁兼容性等級：E2級
通信接口：RS485/USART/紅外，可選配M-BUS;NB-iot無線傳輸
輸出信號：可選配OCT
供電電源：2節內置鋰電池(3.6V,8Ah)/外接DC8-24V直流電源
防護等級：IP68
本地顯示：雙行顯示包括9位累積量，6位瞬時流量，以及各種狀態提示符及單位
數據存儲：采用鐵電存儲參數，自動記錄前32個月前31日的累積流量
測流周期：測量狀態: 1次/秒(可設定)；檢定狀態:4次/秒
功 耗：標準狀態<30uA，長可連續工作20年以上
材 質：測量管體:碳鋼(傳感器處不銹鋼)；傳感器: PEEK；防護罩:尼龍+玻纖
