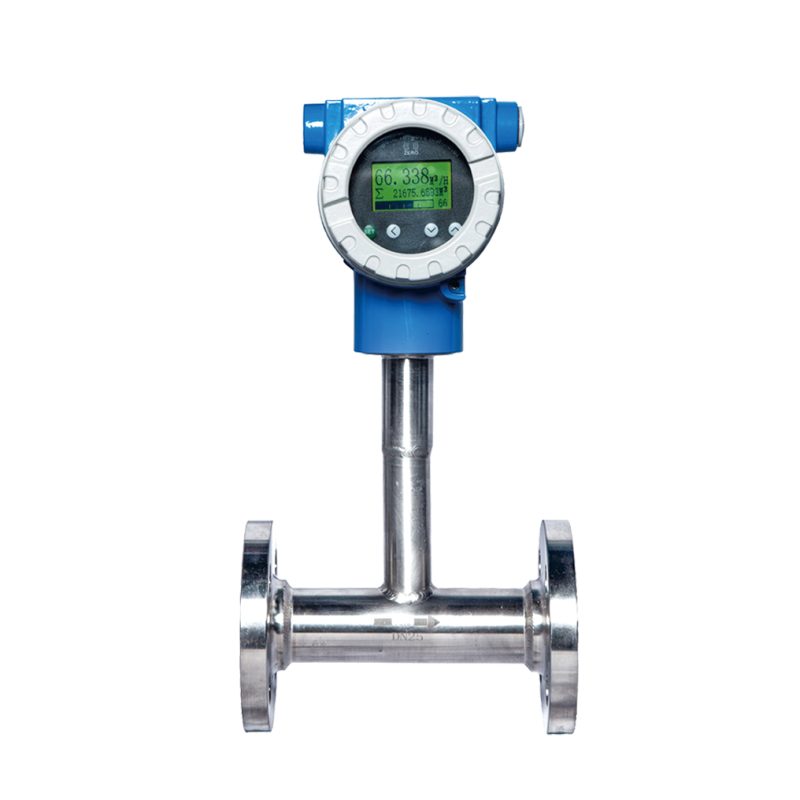

智能靶式流量計
適用介質: 液體，氣體，高溫/高粘/低雷諾數流體，如礦漿，瀝青等
不適用介質: 其它
產品簡介: YK-LB智能靶式流量計是在傳統隔離膜片靶式流量計基礎上，將新型應變傳感器應用到靶式流量計，同時采用新的數字技術和微電子技術，將檢測到的傳感器信號處理成與流量成正比關系的4-20mA信號輸出，并通過雙排大液晶同時顯示瞬時流量和累計流量，使得傳統的靶式流量計無論在結構上和性能上都有顯著的提高。
- 工作原理
- 產品特點
- 技術參數
1、結構：YK-LB型數顯靶式流量計主要由測量管(殼體)，受力元件，感應元件(力傳感器，壓力傳感器，溫度傳感器)，過渡部件(根據溫度,壓力而增減)，積算顯示和輸出部分，其結構如下圖:
2、工作原理：當介質在測量管中流動時，因其自身的動能和因阻流件而產生的壓差，產生一對受力元件的作用力，其作用力的大小與介質流速的平方成正比，其數學表達式如下:
F=CDAρ·U2/2
式中：
F——受力元件所受的作用力
CD——物件阻力系數
ρ——工況下介質密度
U——介質在測量管中的平均流速
A——受力元件對測量管軸向投影面積
1、耐高溫、高壓:從-40°C至450°C，壓力可達42Mpa;1、
2、適用各種口徑:中15-中1500;
3、適用于液體、氣體、蒸汽測量;
4、可測低流速介質，流速大于0.1m/s即可測量(雷諾系數大于1000即可);
5、可測量粘度大，含有泥沙的介質;
6、計量準確，精度高，高可達0.2%(特殊訂購);
7、壓力損失小，僅為標準孔板的1/2△P左右，大口徑明顯減小;
8、軟件功能強大，可在線標定或干法標定;
9、雙行大液晶顯示，可顯示瞬時流量，累計流量，超量程及電池電量顯示;10、可根據實際需要更換受力元件來改變測量流量范圍;
11、安裝維護簡單便捷;
12、多種安裝方式，可選夾持型，法蘭式，螺紋型，在線插拔式，衛生型，一體或分體型
